안녕하세요 오토입니다.

이번시간에는 지난번 2편에 이어서 간단한 회로 그리는 법에 대해 끄적여 볼까합니다.

프로젝트들이 요즘 많아 2편에서 3편오는데 오래걸렸네요... 보신분도 없을것같긴하지만 ㅎㅎ

먼저 test라는 프로젝트를 생성하였고 하위에 test_1이라는 회로 파일을 추가하였습니다.

여기까지는 모두 이전 내용을 보셨다면 하실 수 있다고 보고 넘어가겠습니다.

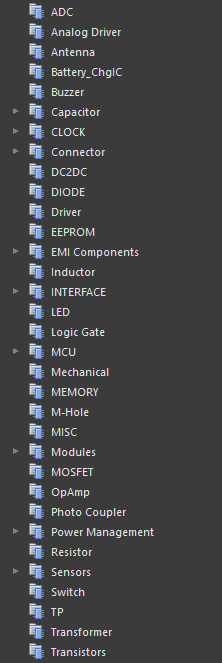

저는 기본적으로 프로젝트 진행에 필요한 컴포넌트들을 만들거나 구해서 정리해 놓고 필요할때 꺼내서 사용하고 있습니다.

같은 자재더라도 제조 환경에 따라 패드를 좀더 넓게 혹은 작게 가져가야 제품 생산에 문제 발생을 줄일 수 있어 시행착오를 거쳐 하나씩 부품 라이브러리를 만들고 있습니다.

각 회사 마다 엔지니어 및 회사에서 관리되고 있는 라이브러리가 있을테니 사용하시면 편리합니다. 물론 저희는 없어서 제가 합니다만..

이번에는 간단하게 LED 점등 회로를 만들 예정입니다.

라이브러리의 우클릭해주시고 PLACE 눌러주겠습니다.

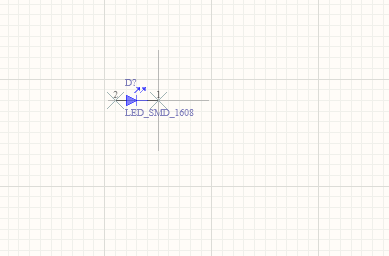

아래와 같이 LED 심볼 하나가 튀어 나오고 원하는 공간에 클릭해서 놓아 주시면 됩니다.

LED 점등을 정상적으로 하기위해서는 전류 및 전압을 맞춰야 하기에 저항 하나를 같은 방법으로 추가하겠습니다.

두자재가 모두 놓아졌고 해당 자재는 SMD 타입에 1608사이즈 자재 입니다.

SMT 자재 DIP 자재등의 종류는 추후에 기회가 되면 간단하게 설명 드리도록 하고 계속 진행하겠습니다.

지금은 두자재가 연결이 안되어있기 때문에 WIRE로 연결해주겠습니다.

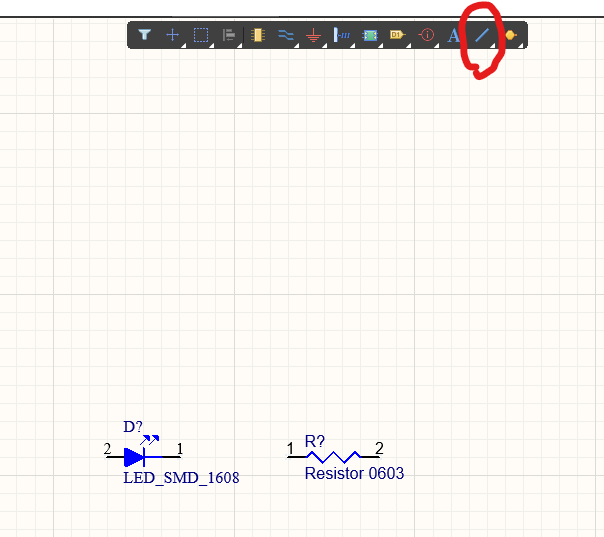

상단에 보시면 다양한 기능 버튼이 있는데 표시한 WIRE를 클릭하고 연결을 해줍니다.

단축키는 CTRL+W 입니다.

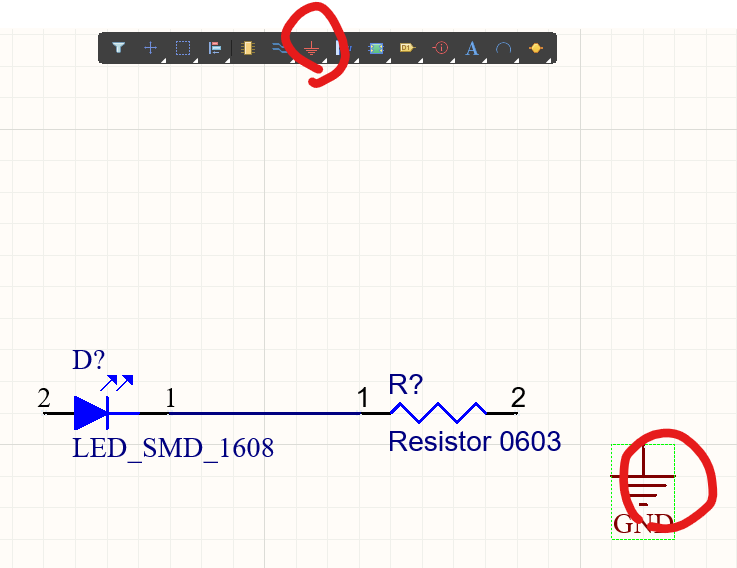

다음은 그라운드 추가해주시구요

마지막으로 전원 추가해줍니다.

전원은 GND 버튼 우클릭하시면 쭉 아래로 다양한 전원 심볼들을 보실 수 있습니다.

거기서 찾아서 눌러주시면 되구요

다음은 저항 값 넣어보도록하겠습니다.

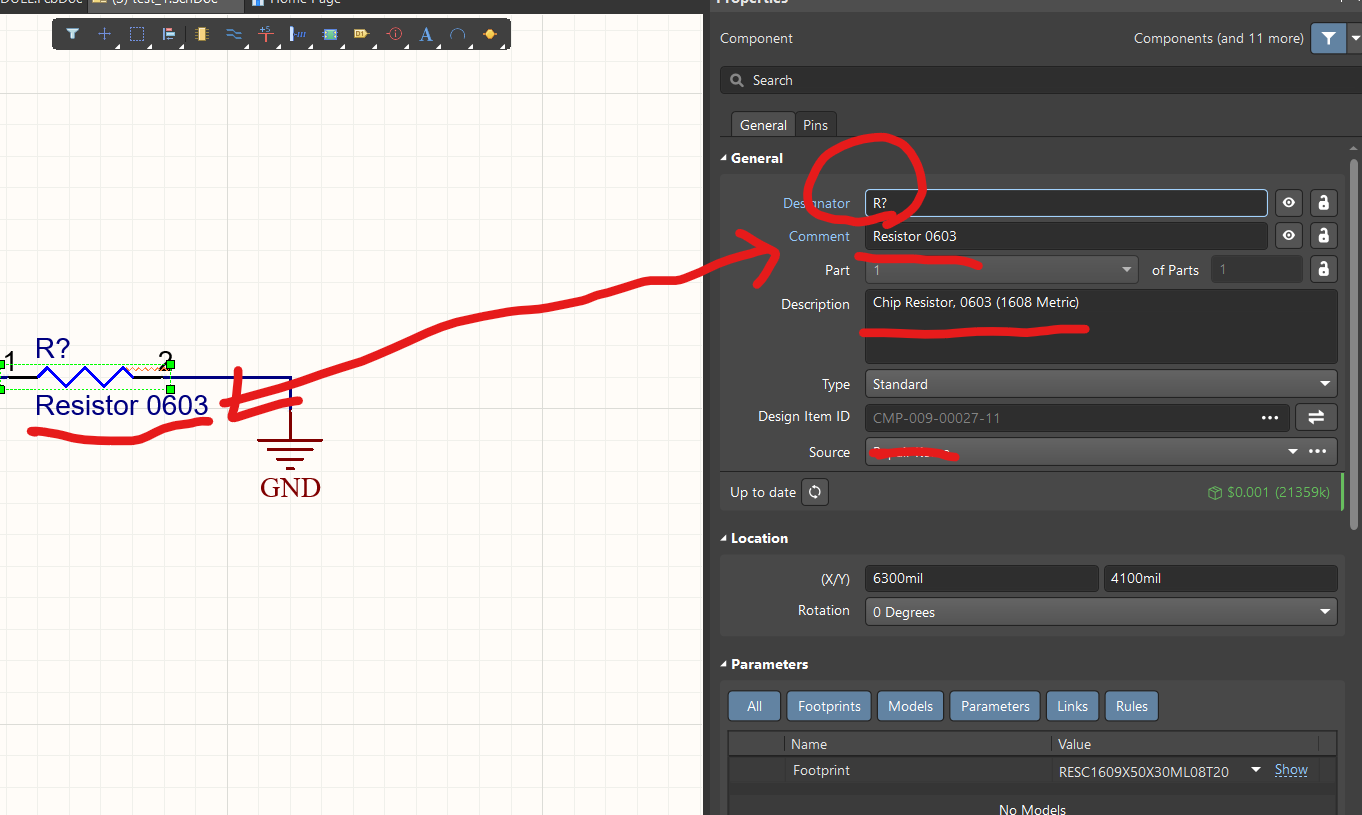

COMMENT 칸에 값을 바꿔주면 되고 나중에 BOM 뽑을때도 해당  값과 DESCRIPTON 값등이 출력되니 일관성있게 잘 작성해주시면 됩니다.

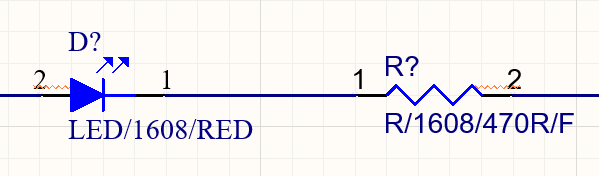

자 이렇게 적어줬구요

자세히 보니 레퍼런스번호가 아직없군요 수동으로 하나하나 넣어줘도 되지만 자동으로 한번에 넣도록 하겠습니다.

수동으로 넣으시는분은 위에 그림에서 원으로 표시된 부분 수정해주시면 됩니다.

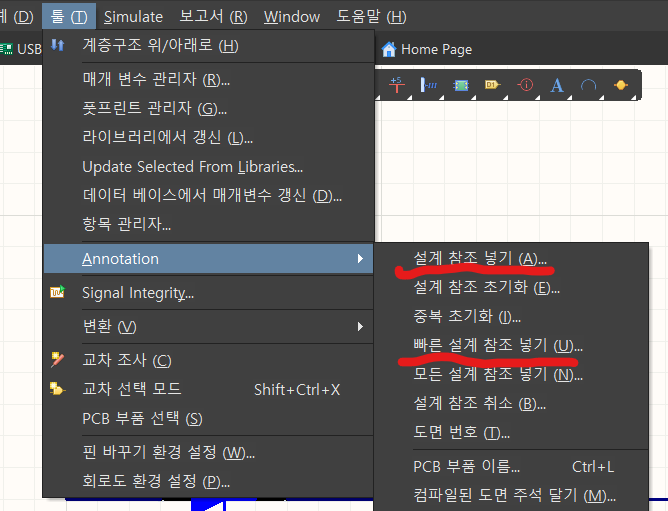

메뉴 툴바에 들어가서 ANNOTATION 항목에 설계참조 넣기를 눌러줍니다. 저는 크게 관리할 프로젝트가 아니라면

그냥 빠른 설계 참조 넣기를 사용 합니다.

위의 사진의 순서대로 세팅해주시면 됩니다.

1번으로 레퍼런스번호 지정 순서 및 방향 정해주는 옵션으로 지정해주시면 되고

2번에 제가 추가한 부품 확인해주시고 3번 목록 갱신 해줍니다.

마지막으로 4번 생성해주면

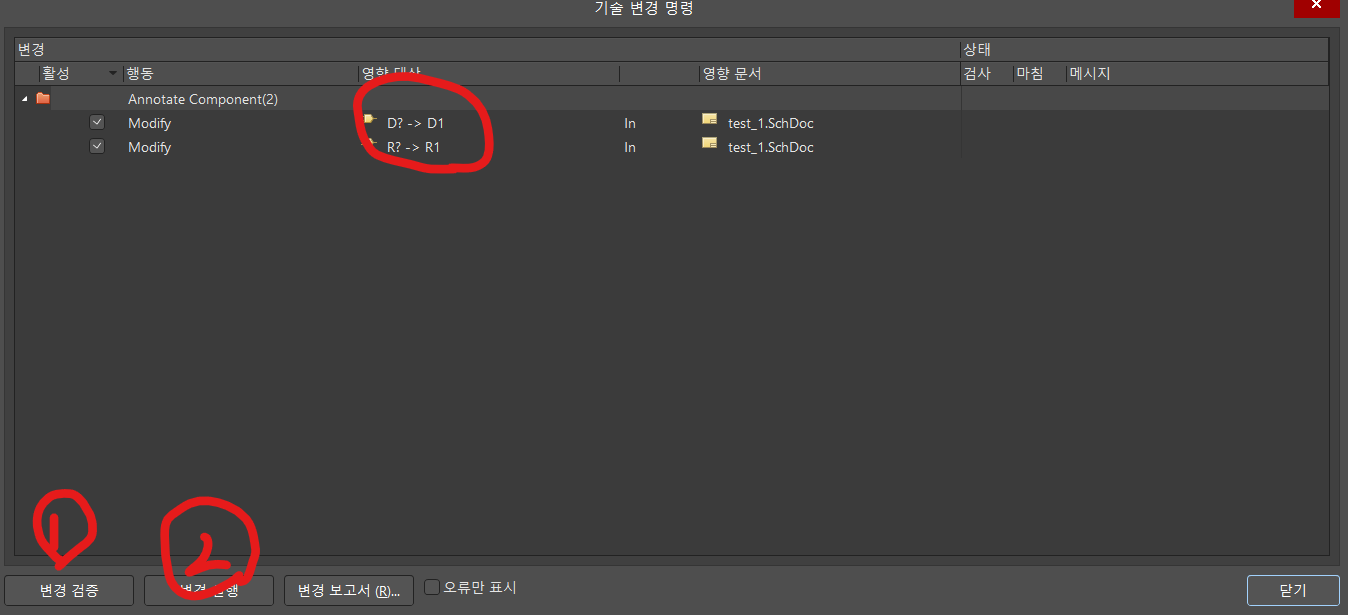

D? R? 가 D1, R1으로 변경될 예정이라는 걸 보실 수 있고

1번 검증을 눌른다음 실행을 하셔도 되고 문제 없을것 같다면 바로 2번으로 실행해주셔도 됩니다

이렇게 변경 된걸 볼 수 있구요

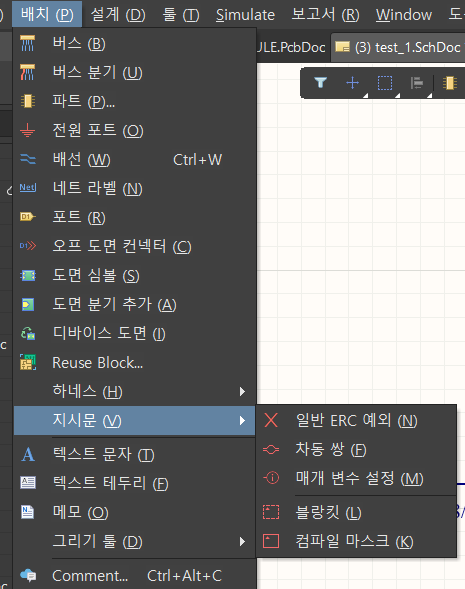

배치 OR PLACE 메뉴 창에 가시면 회도로에서 사용하는 거이 모든 심볼이 나와 있으므로 기존에 사용하시던 부분 찾아서 잘 사용하시면 될것같습니다.

다음 시작에서는 해당 회로도에 커넥터 등 기본적인사항 마무리하여 PCB 파일로 넘긴 후 ARTWORK 진행하는 설명 하도록 하겠습니다.
