KiCAD 다각형으로 패드만들기

안녕하세요 (주)스포크하우스입니다.

오랜만에 포스팅 하네요

새벽에 일하다 보니 다각형으로 패드가 필요해졌는데

기억이 가물가무랗여 한참을 헤매고 메모를 해두어야겠다는생각에 포스팅에 저장합니다.

먼저 모양을 다각형으로 그려줍니다.

그리는법은 간단히 메모하자면

top에 라인과 호 그리기로 외각을 그린다음에  외각을 전체 선택하고 선택항목 생성 탭을 눌러주어 다각형을 생성해 줍니다.

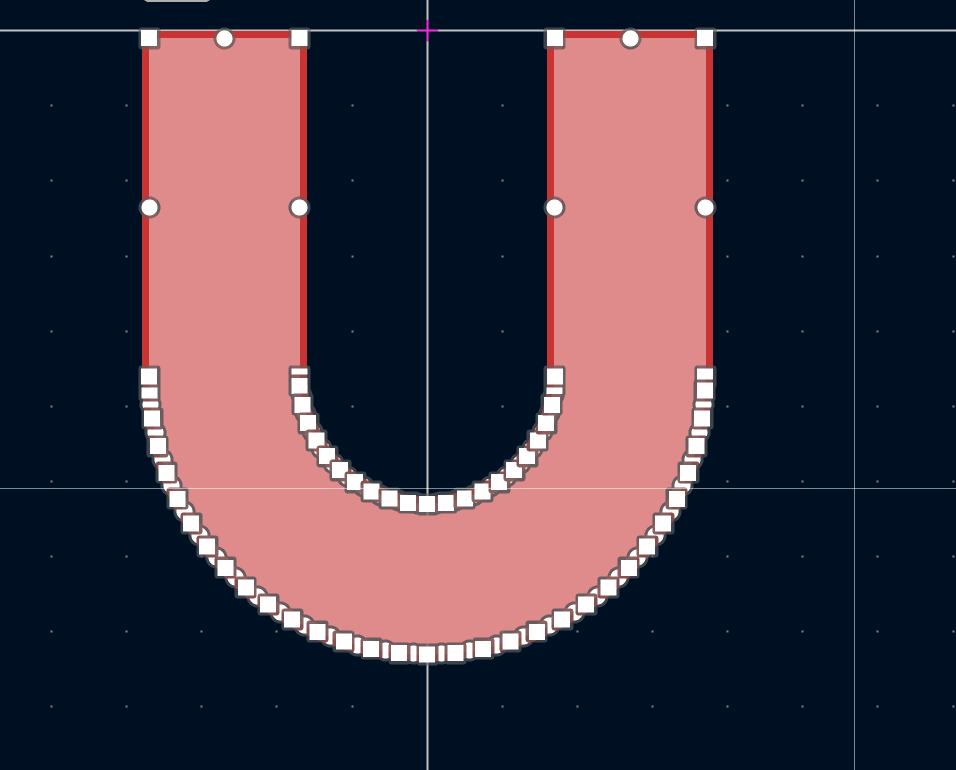

그러면 보이는 그림과 같이 다각형이 그려지게 되고

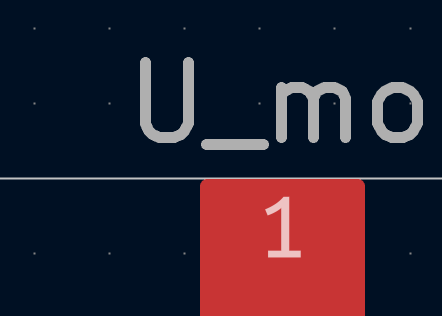

그림과 같이 패드를 하나 만들어거 다각형 안에 던져 넣어 줍니다.

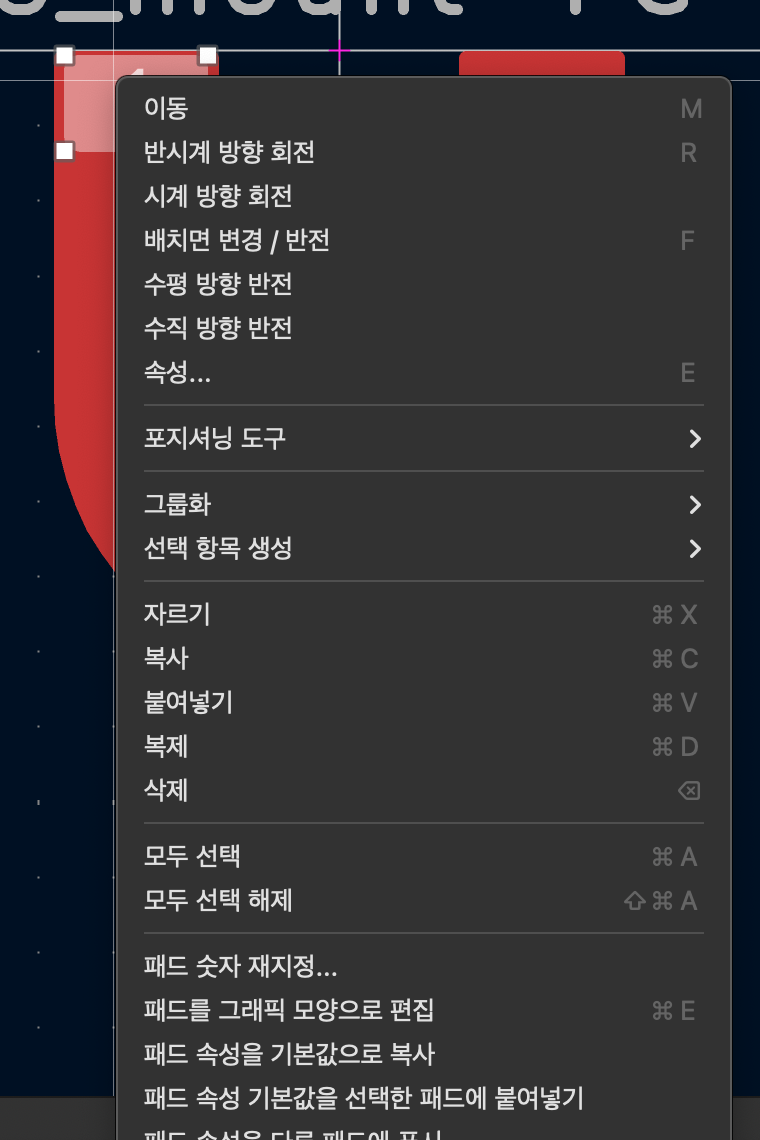

그런다음에 패드를 선택해주고 우클릭

아래에 보면 패드를 그래픽 모양으로 편집 클릭

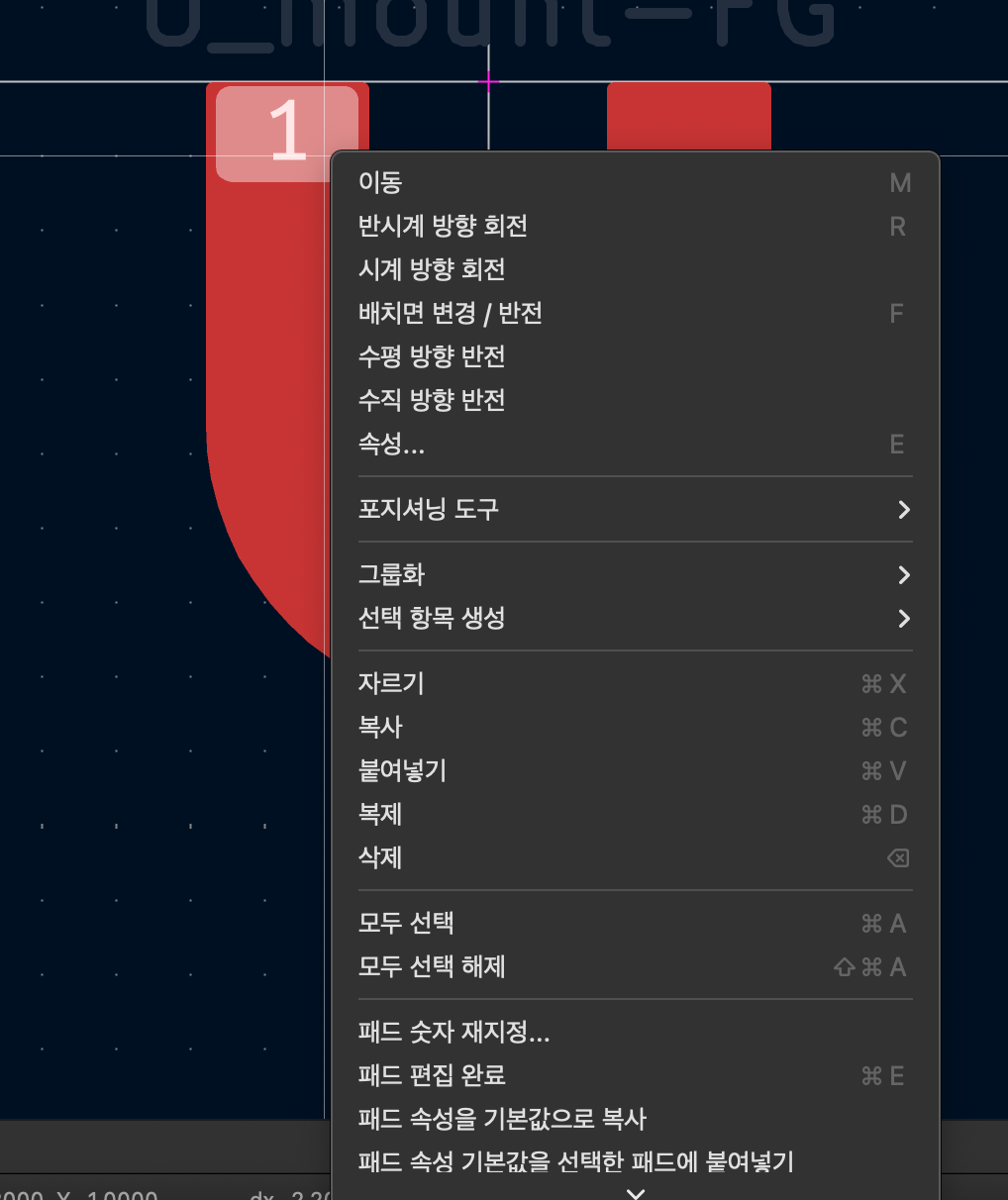

그런다음에 적당한 위치에 옮기고 패드 편집 완료 클릭

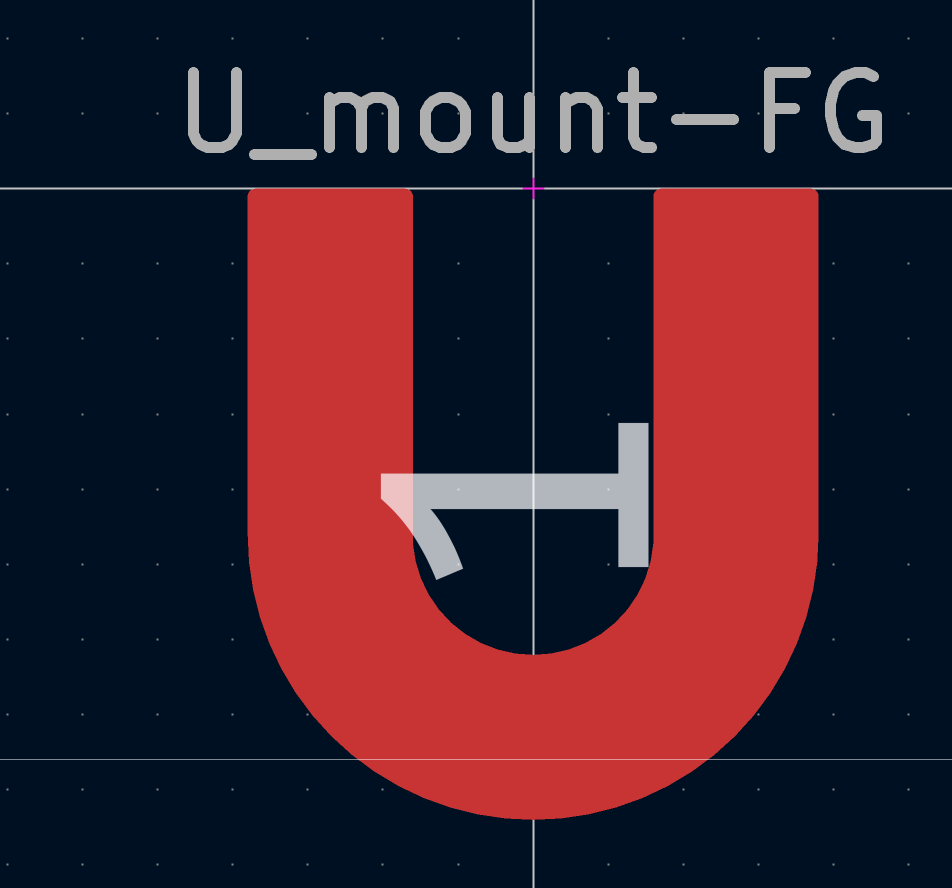

그렇게하면 마지막 이미지와 같이 다각형 패드가 생성된걸 확인할 수 있다 그럼 오늘도 대단히 맛있는것 많이 많이 드세요
