클라우드 라이브러리 저장 및 세팅

안녕하세요 스포크하우스입니다.

이번에는 kicad 라이브러리들을 구글 클라우드에 넣고 사용하는 방법을 공유하고자 합니다.

설계인원이 늘어남에 따라서 라이브러리의 종류가 및 버전이 달라지는 현상이 발생합니다.

심하면 생산에 까지 영향을 미칠 수 있는 부분이라 공용으로 관리하려합니다.

먼저 회사 구글 드리이버 계정으로 로컬프로그램을 다운받아 설치해줍니다.

https://support.google.com/a/users/answer/13022292?hl=ko

데스크톱용 Drive 설치하기 - Google Workspace 학습 센터

저는 맥이라서 MAC용을 다운받아서 설치해줬습니다.

설정하는 부분에서 잘읽어보시고 진행하면 다른 문제는 없습니다.

그렇게되면 이렇게 google Drive가 finder에서 보이게 되구요 윈도우는 탐색기에서 보이겠죠

그런다음 kicad를 실행해줍니다.

프로젝트 창이 보이면 여기서

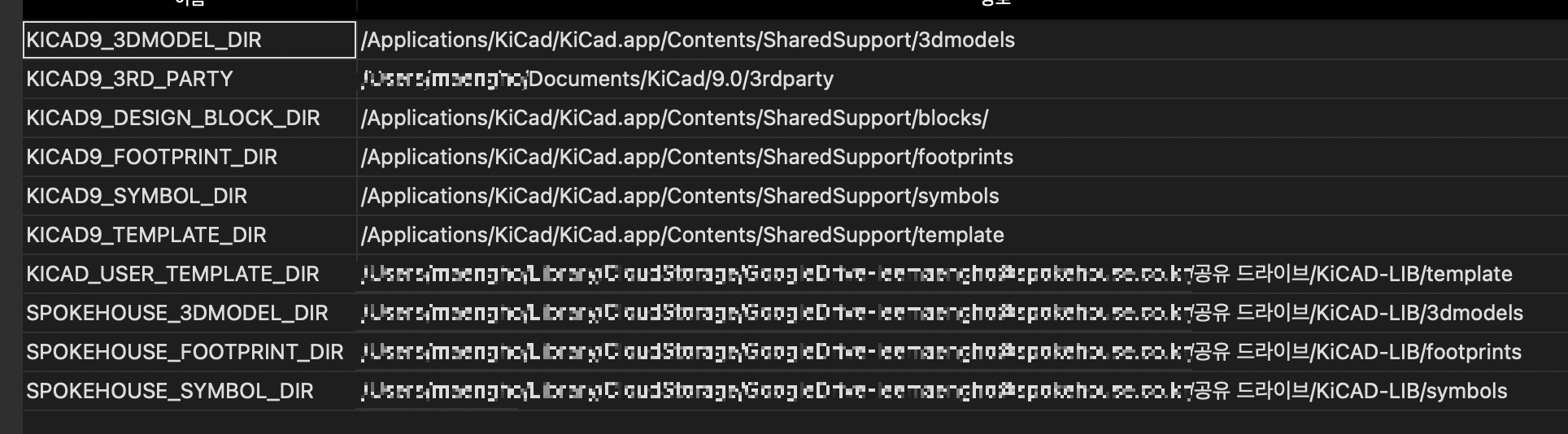

경로 구성을 눌러줍니다.

그런다음 기존의 경로는 그대로 둔상태에서 하단에 '+' 버튼을 눌러 공용으로 사용할 라이브러리들의 이룸 및 경로는 추가해줍니다.

(구글 드라이버에는 기존에 로컬에서 만들어 사용하시던 라이브러리파일들을 정리해서 그냥 복사 넣기 해주시면 됩니다)

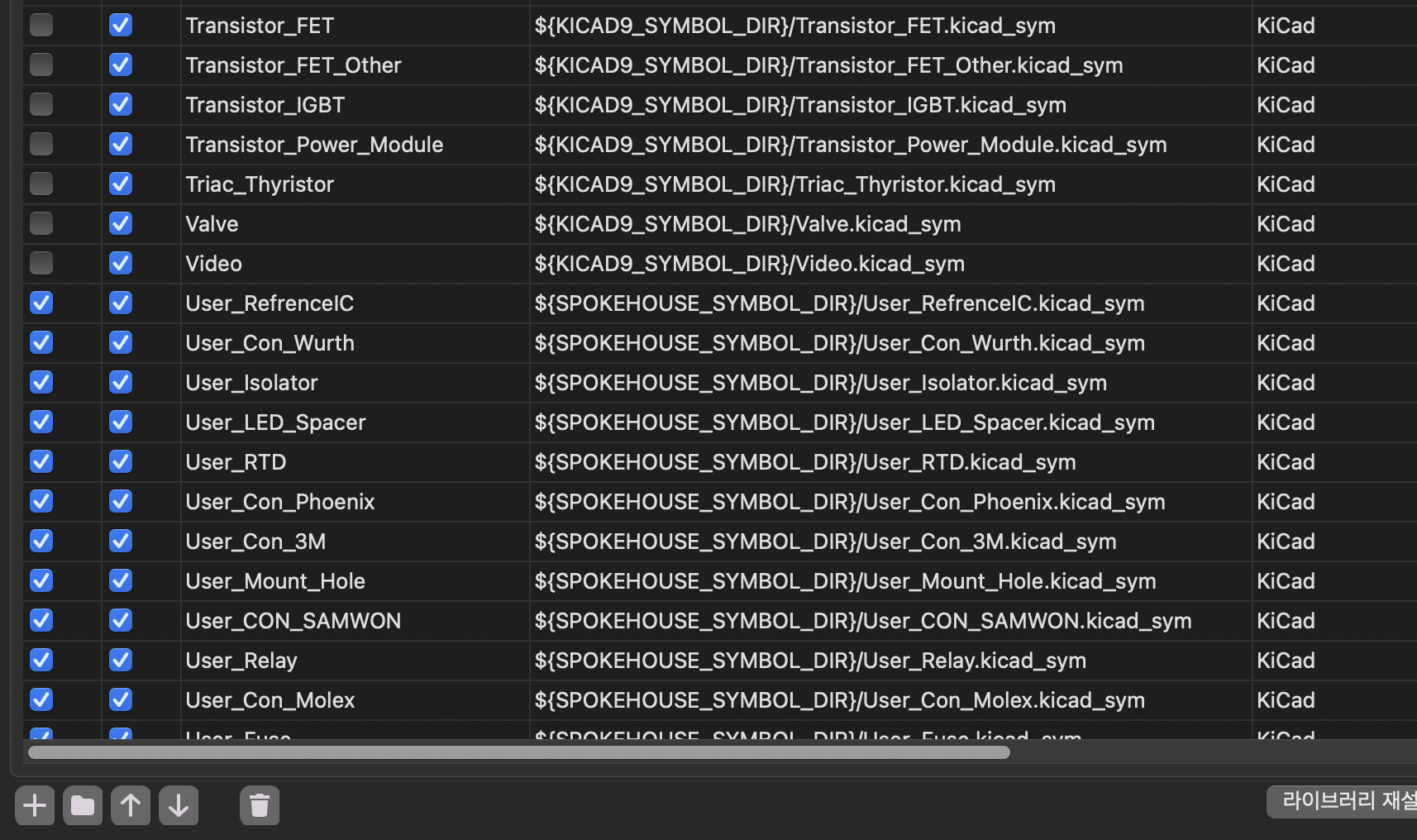

그런다음 다시 프로젝트 창으로 돌아가서 설정 -> '심볼라이브러리 관리' 눌러주시면 아래와 같은 창이 나오게 되는데요

하단에 보이는 '+' 버튼과 옆에 폴더 그림 버튼을 사용해서 사용하는 라이브러리 파일을 넣어주세요

1개 이상이다 하면 그냥 폴더 버튼눌러서 한번에 추가하면됩니다.

그리고 기존 라이브러리들은 잘 사용안하기 때문에 기존라이브러리들 그냥 전체 선택한다음에 스페이스바 누르면 체크 해제됩니다.

마지막으로 이제 Footprint내부에 3D 모델링 경로를 변경해야됩니다.

find "/Users/사용자PC/Library/CloudStorage/GoogleDrive--------@spokehouse.co.kr/공유 드라이브/KiCAD-LIB/footprints/" -name "*.kicad_mod" -exec sed -i '' 's|/Users/사용자PC/Documents/KiCad/9.0/3dmodels|${SPOKEHOUSE_3DMODEL_DIR}|g' {} \;

이런식으로 한번에 변경해버립니다.

grep -r "사용자PC/Documents/KiCad" "/Users/사용자PC/Library/CloudStorage/GoogleDrive-------@spokehouse.co.kr/공유 드라이브/KiCAD-LIB/footprints/"

이렇게 해서 출력되는 결과물이 없으면 모두 변경 잘된걸로 볼 수 있습니다.

일단 지금까지는 이렇게 세팅을 하니 문제는없는것같은데 해보고 문제가 생기면 수정해나가겠습니다.

혹시 참고하신분들중에 문제를 발견하시면 연락주시면 감사하겠습니다.

그럼오늘도 대단히 맛있는 저녁드세요~
